比例積分調節閥信號類型的判定方法

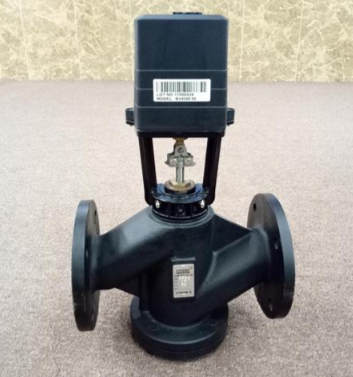

比例積分調節閥作為工業控制系統的核心執行元件，其信號類型直接決定控制邏輯適配性，常見信號類型包括4-20mA 電流信號、0-10V電壓信號、脈沖信號及總線信號四類。準確判定信號類型是設備選型、調試及維護的關鍵，可通過以下步驟實操：
一、外觀標識與說明書查詢（快速初判）
首先查看調節閥本體及控制模塊的標識銘牌，正規產品會明確標注信號類型：如 “Input：4-20mA DC”“Signal：0-10V”等字樣，部分總線型閥門會標注“Modbus”“Profibus” 等總線協議。若銘牌磨損，可查閱設備說明書或廠家技術資料，根據型號后綴推測（如型號含“IA”多為電流信號，“VA”多為電壓信號）。此方法無需拆機，適用于現場快速排查。
二、端子引腳與接線方式分析
打開調節閥控制模塊接線盒，觀察端子標注及接線數量：
•4-20mA 電流信號：通常為兩線制或四線制，端子標注“+”“-”，兩線制僅需兩根信號線（同時供電），四線制則分離電源正負極與信號正負極；
•0-10V電壓信號：多為三線制，含電源正、信號正、公共端（GND），接線較電流信號多一根公共線；
•脈沖信號：端子常標注“PUL+”“PUL-”，接線為兩根信號線，無電源正負極（需外部獨立供電）；
•總線信號：接線為兩根通訊線（如A、B線），無單獨信號正負極，需搭配總線耦合器使用。
三、儀器檢測（精準判定核心方法）使用萬用表或信號發生器進行實測，是最可靠的判定方式：
1.電流信號檢測：將萬用表調至“mA DC”檔，串聯在信號線中，若設備正常工作時讀數在4-20mA區間，可判定為電流信號；
2.電壓信號檢測：將萬用表調至“V DC”檔，并聯在信號端子與公共端之間，讀數在0-10V范圍內則為電壓信號；
3.脈沖/總線信號區分：若萬用表無穩定直流讀數，改用示波器檢測，若顯示周期性脈沖波形則為脈沖信號；若需通過總線協議分析儀讀取數據，則為總線型信號（如 Modbus RTU、Profinet）。
四、結合工況與控制邏輯驗證
最后根據系統控制邏輯輔助判定：過程控制系統（如溫度、壓力調節）多采用4-20mA電流信號（抗干擾能力強）；小型設備或PLC本地控制常使用0-10V電壓信號；步進式調節閥多適配脈沖信號；大型工業自動化系統（如 DCS）中則以總線信號為主。通過工況匹配可進一步確認判定結果。
